» 1-Watt-Verstärker

Beschreibung

Ein kleiner Audioverstärker mit geringem Eigenrauschen. Durch den sparsamen Energieumgang bestens für batteriebetriebene Geräte geeignet. Wenig externer Beschaltungsaufwand notwendig.

Anschlüsse

Eingang: Line
Ausgang: Lautsprecher, 8 bis 16 Ohm (max. Ausgangsleistung 1W)
Versorgungsspannung: 9 V= (stab.)

Bauteile

	Bauteil	Wert	Beschreibung
IC1	U420B
C1	keram. Kondensator	1nF
C2	Elko	100µF, 16V
C3	Folienkondensator	0,15µF
C4	Elko	220µF, 16V
C5	Elko	47µF, 16V	optional
R1	Trimmer/Poti	100k Ohm	Lautstärke
R2	Widerstand	220 Ohm

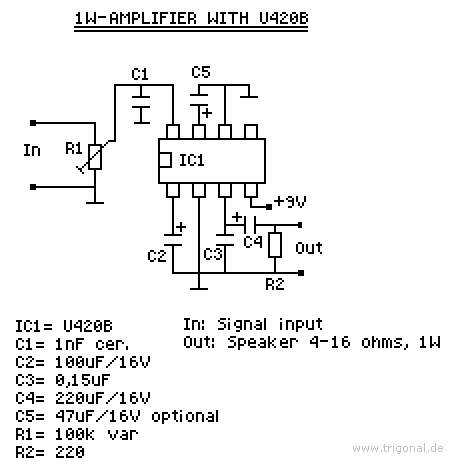

Schaltbild

» Schaltbild als PDF herunterladen

Prototyp
