» 7-Watt-Verstärker

Beschreibung

Betriebsspannung: 9-16 Volt
Leistung: TBA 810: 7 Watt - A 210k: 10W
Frequenzbereich: ca. 40...16000 Hz
Lautsprecherausgang: 4...8 Ohm
Empfindlichkeit: ca. 25 mV
Gehäuse: TBA 810 S: CB-109 / TBA 810 AS: CB-155

Bauteile

	Bauteil	Wert	Beschreibung
IC1	IC	TBA810S oder TBA810AS oder A210K	Verstärker-IC
C1	Elko	470µF oder 1000µF, 16V
C2	Elko	47µF, 16V
C3	Elko	220µF, 16V oder mehr
C4	keramischer Kond.	470pF
C5	Folienkondensator	0,1µF
P1	Poti/Trimmer	100kOhm	Lautstärke
R1	Widerstand	56 Ohm
R2	Widerstand	1 Ohm

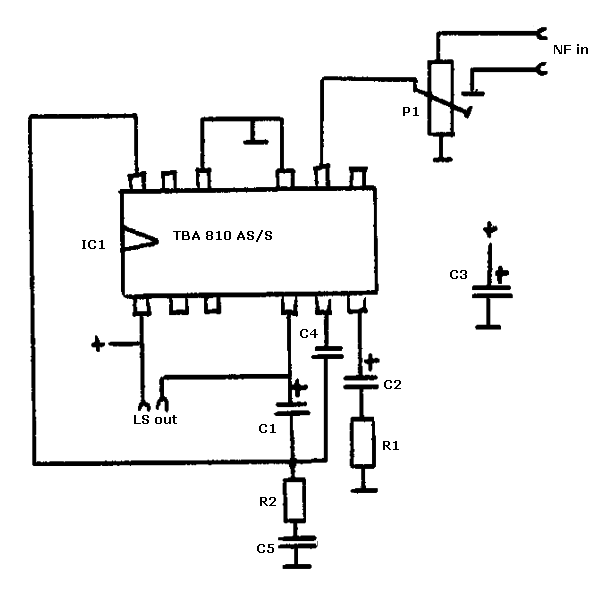

Schaltbild
