Haus und Wohnung: LED-Beleuchtung mit Taster
Haus und Wohnung: LED-Beleuchtung mit Taster



Schaltung

Mit dieser Schaltung können zwei LEDs (z.B. als Nachtbeleuchtung) mit jeweils einem Taster ein- und ausgeschaltet werden.

Neben der Stromversorgung besteht die Schaltung aus jeweils einem retriggerbaren Monoflop als Tastenentprellung sowie einem nachgeschalten Dekadenzähler. Zur Vermeidung von Störungen sind die Taster nicht direkt an den Eingängen des Monoflops angeschlossen, sondern über einen Doppeloptokoppler mit der Schaltung verbunden.

Der LED-Treiber Q1 bzw. Q2 sind am Ausgang "0" des 4017 angeschlossen. Über das Monoflop wird entweder Ausgang "0" oder "1" aktiviert, da Ausgang "3" das IC zurücksetzt und somit wieder Ausgang "0" aktiv ist.

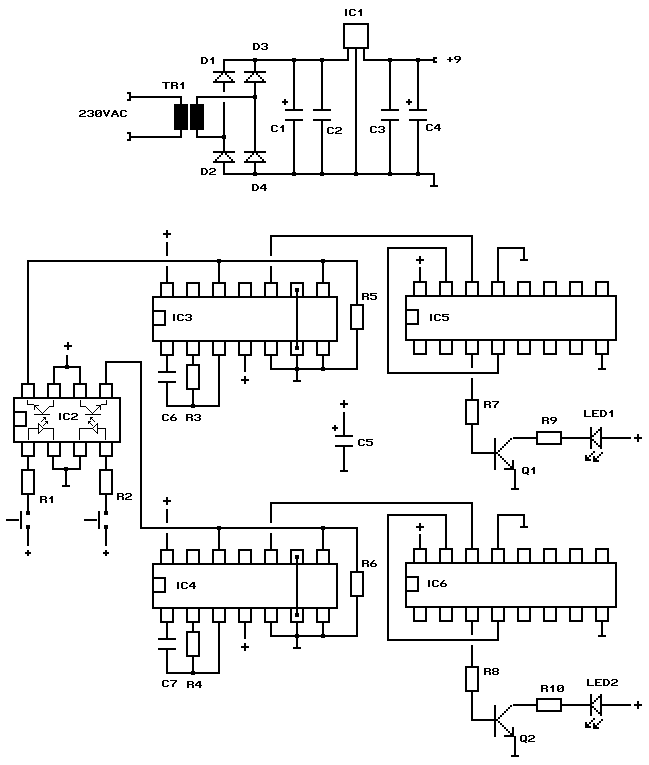

Schaltbild
Schaltbild

Bauteile
Bez.BauteilWertBeschreibung
TR1Transformator 1VAPri: 230V, Sek: 9V 100mANetztransformator
D1Silizium-Diode, 1A1N4001Gleichrichter
D2Silizium-Diode, 1A1N4001Gleichrichter
D3Silizium-Diode, 1A1N4001Gleichrichter
D4Silizium-Diode, 1A1N4001Gleichrichter
C1Elektrolytkondensator470 µF 35 VoltStabilisierung
C2Folienkondensator0,1 µFSchwingschutz IC1
C3Folienkondensator0,1 µFSchwingschutz IC1
C4Elektrolytkondensator22 µF 35 VoltStabilisierung/Filter
C5Elektrolytkondensator220 µF 16 VoltStabilisierung/Filter
C6Folienkondensator220 nFZeit Monoflop
C7Folienkondensator220 nFZeit Monoflop
IC1Festspannungsregler78099 Volt 1A
IC2DoppeloptokopplerILD74 / CNY72-2
IC3CMOS-Timer-IC4047Monoflop Tastenentprellung
IC4CMOS-Timer-IC4047Monoflop Tastenentprellung
IC5CMOS-Dekadenzähler-IC4017Counter
IC6CMOS-Dekadenzähler-IC4017Counter
Q1npn-UniversaltransistorBC548BLED-Treiber
Q2npn-UniversaltransistorBC548BLED-Treiber
LED1Leuchtdiode3,3 Volt, 20mAultrahell
LED2Leuchtdiode3,3 Volt, 20mAultrahell
R1Widerstand1 kOhm ¼ WattLED Optokoppler
R2Widerstand1 kOhm ¼ WattLED Optokoppler
R3Widerstand100 kOhm ¼ WattZeit Monoflop
R4Widerstand100 kOhm ¼ WattZeit Monoflop
R5Widerstand47 kOhm ¼ WattPull-Down Trigger Monoflop
R6Widerstand47 kOhm ¼ WattPull-Down Trigger Monoflop
R7Widerstand15 kOhm ¼ WattBasis Q1
R8Widerstand15 kOhm ¼ WattBasis Q2
R9Widerstand470 Ohm ¼ WattLED1
R10Widerstand470 Ohm ¼ WattLED2

Prototyp

Prototyp



Letzte Aktualisierung dieser Seite: 01.07.2017, 21:33 Uhr
